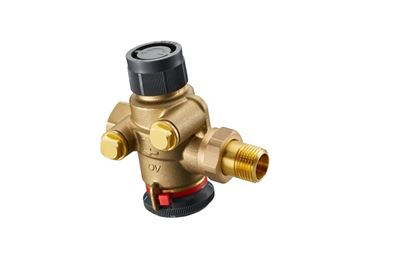

Vanne de contrôle indépendante de la pression pour l’équilibrage hydraulique dynamique d’échangeurs de chaleurs, tels que ventilo-convecteurs ou plafonds rafraîchissants et de conduites de distribution dans des installations de chauffage et de rafraîchissement en circuit fermé. La combinaison de vanne se composant d'un régulateur de débit à fonctionnement automatique et d'un robinet de réglage peut être équipée d'un moteur ou d'une poignée de réglage manuel.
Vanne à deux voies avec limitation du débit progressive protégée plombable. Réglage direct en litres par heure. Lisibilité de la valeur de réglage de l'extérieur indépendamment de la position de la poignée manuelle, même avec moteur en place. Les vannes avec bouchons peuvent être équipées ultérieurement de prises de pression Classic. Toutes les vannes DN 15 et DN 20 avec filetage femelle conviennent au montage de tubes en cuivre avec des raccords à serrage.
Corps de la vanne et pièces entrant en contact avec le fluide en laiton résistant au dézingage, en plastique, en acier inoxydable, en EPDM ou en PTFE. Étanchéité de la tige sans entretien.
Les Cocon QTZ se caractérisent par leur facilité de réglage, leurs encombrements réduits et la meilleure qualité de contrôle.
Fonction principale: Vanne de contrôle indépendante de la pression
Fluide: Eau, Mélange eau-glycol
Niveau de pression: PN 25
Diamètre nominal: DN 25
Raccordements: Raccord / filetage femelle
Dimension de raccordement: R 1 x Rp 1
Plage de réglage: 400 - 2 500 l/h
Pression différentielle p1-p3: 20 - 600 kPa
Kvs: 4.1
Température de service: -10 - 120 °C
Pression différentielle max.: 6 bar
Préréglage: Oui
Préréglage à blocage: Oui, plombable
Affichage du préréglage: Oui
Fermeture: Oui
Raccordement de mesure: Obturé par bouchon
Matériau corps: Laiton résistant au dézingage
Modèle: À deux voies
Raccordement moteur: M 30 x 1,5
Course de réglage: 4 mm
Lieu de montage: Aller ou retour
Coquille d'isolation: Disponible en accessoire
