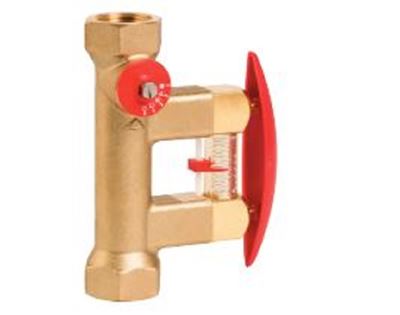

- Vanne débitmètre Bypass
- Corps : Laiton
- Joints : EPDM
- Coloris : or et rouge
- Fluides : Eau de chauffage / Eau potable / Mélanges à base d’eau avec additifs anti-corrosion et antigel courants jusqu’à 50%
- Voyant Matière plastique résistante à la chaleur et aux chocs
- Pièces internes Acier inoxydable, laiton et matière plastique
- Permet l'équilibrage hydraulique, le contrôle et le réglage du débit d'une installation de chauffage.
- Permet le réglage rapide, pratique et précis du débit
- Est garant du bon équilibrage du circuit hydraulique
- Contribue à une utilisation optimale et économique de l’installation et répond aux exigences d’économie d’énergie
- Régulation précise et rapide avec échelle, sans diagrammes, tableaux ou instruments de mesure
- Lecture directe du débit réglé en l/min
- Position de montage libre, sans entretien
- Contrôle de débit par index réglable
- Faible perte de pression
- La mesure de débit utilise le principe du flotteur et du ressort antagoniste
Pour les circuits de tuyauteries destinés à l‘eau potable, au chauffage et au refroidissement :
- Immeubles d‘habitation, pavillons, maisons
- Foyers et hôpitaux
- Immeubles administratifs / services
- Hôtels et restaurants / grandes cuisines
- Ecoles, gymnases / centres de sport
- Bâtiments artisanaux et industriels
- La marque de lecture est le bord inférieur du flotteur
- L‘élément de mesure se trouve dans une dérivation (bypass) du débit principal, qui n‘est traversé par le flux que durant la mesure
- Pour mesurer,il suffit de pousser sur la poignée qui ouvre les vannes du bypass
- L‘activation et la désactivation de la dérivation n‘ont aucune incidence sur le débit principal
- Le réglage du débit s'effectue en manœuvrant la vis de réglage
- Un index mobile sur le débitmètre permet de repérer le débit réglé
Dimensions et Poids :
- DN : 25
- Hauteur : 152 mm
- Largeur : 58 mm
- Poids : 200 g
Autres données :
- Raccord : G1" FF
- Plage débit : 6-20l/min
- Kvs : 5,1m3/h
-Température de service : 100 °C maximum
- Pression de service : 10 bar maximum
- Précision de mesure : Plage de mesure 20 - 80% : ±5% de la valeur affichée et Plage de mesure <20% / >80% : ±10% de la valeur affichée
Garantie : 2 ans contre vices de fabrication, hors pièces d'usure
